水平线性

水平线性（也叫时基线性/扫描线性）是超声波探伤仪的核心性能指标，指仪器屏幕上水平刻度值与实际声程 / 距离严格成正比的程度。

一、核心含义

  • 理想状态：屏幕上多次底波（B₁、B₂、B₃…） 应等距分布，与刻度完全重合。

  • 物理本质：反映仪器扫描锯齿波的线性度，决定缺陷定位精度。

二、测试方法（常用 CSK-ⅠA 试块）

  1. 用直探头在 25mm 厚试块上获得 5 次底波（B₁～B₅）。

  2. 调仪器使 B₁前沿对准刻度 2.0，B₅对准 10.0。

  3. 记录 B₂、B₃、B₄与刻度 4.0、6.0、8.0 的偏差格数。

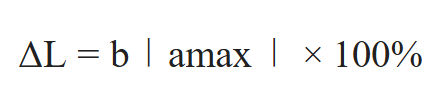

  4. 计算水平线性误差：


    • ：最大偏差格数

    • ：屏幕水平满刻度格数

三、关键意义

  • 定位准确性：水平线性差 → 屏幕回波位置与实际距离偏差大 → 缺陷定位不准。

  • 行业标准：焊缝探伤仪通常要求水平线性误差 ≤ 1%。

  • 与垂直线性区别：

    • 水平线性：影响距离 / 位置（定位）。

    • 垂直线性：影响波高 / 强度（定量）。
