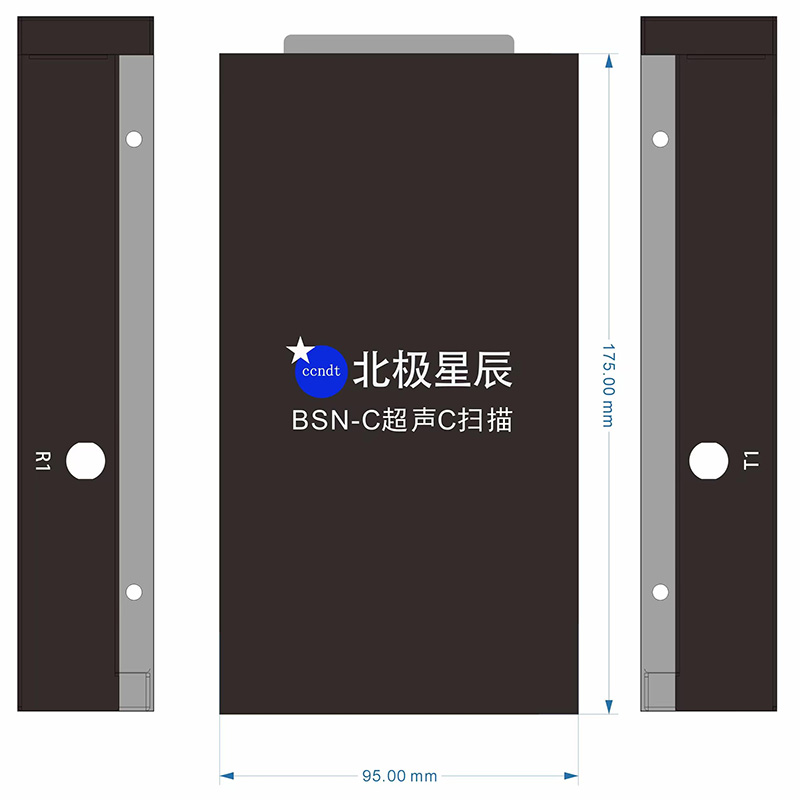

单通道超声主机

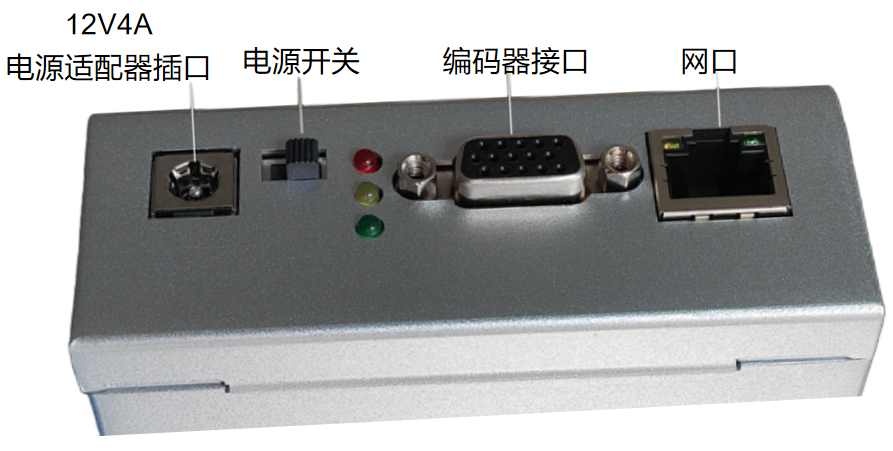

连接超声主机和计算机 （1）网线插入网口，编码器线插入十五针插头，探头插入侧面T1口，电源线（12V）接通。 （2）在超声卡上打开开关，超声卡上红灯亮； （3）将网线另一端连接电脑，将这个连接的网卡IP设定为：192.168.1.1；掩码：255.255.0.0 （4）打开 BSN-C.exe,如果能看到波形，说明连接正常； |  |
连接运动控制系统和计算机
（1）将连接运动控制的网口插入PC，然后在电脑找到此网卡，检查 IP 地址为：192.168.0.104，掩码：255.255.0.0
（2）打开采集软件，点击界面上“打开伺服”，确保运动控制 OK；
（3）打开 BSN-C.exe,如果能看到波形，说明连接正常；
超声系统性能参数
| 编号 | 名称 | 技术指标 |
|---|---|---|
| 1 | PRF | 25～10KHz |
| 2 | 电压 | 负方波，-25～-300V 步进 25V |
| 3 | 宽度 | 30～1000ns，5ns 步进 |
| 4 | 触发 Trigger | 自触发、外触发、编码器触发 |
| 5 | 水平线性 | ≤0.4% |
| 6 | 垂直线性 | ≤3% |
| 7 | 灵敏度余量 | 配用 2.5P20 探头发现距探测面 200mm 的Φ 2mm 平底孔的探伤灵敏度余量不小于 56dB |
| 8 | 阻尼 | 400、 80Ω |
| 9 | 采样率 | 100M |
| 10 | 增益 | 0.0～110.0dB 滤波器 窄带、宽带 |
| 11 | 检波 | 正向、负向、全波、射频、频谱 |
| 12 | 通道间串扰 | >60dB |
