超声探头

水浸式超声 C 扫描系统用于对工件采用超声 C 扫描检测技术进行无损检测，在国防、船舶、航空、航天等领域得到了广泛应用超声 C 扫描成像检测系统实现了平板件超声 C 扫描检测。本章的主要目的是让用户对超声 C 扫描成像检测系统有一个基本认识，了解系统各部分的组成。

超声 C 扫描成像检测系统包括硬件系统和软件系统 2 个部分。其中硬件系统主要包括超声波探伤仪、超声波探头（换能器）、计算机、运动控制器、机械扫描模组和水槽等，软件系统分为二个部分：数据采集软件，数据分析软件。

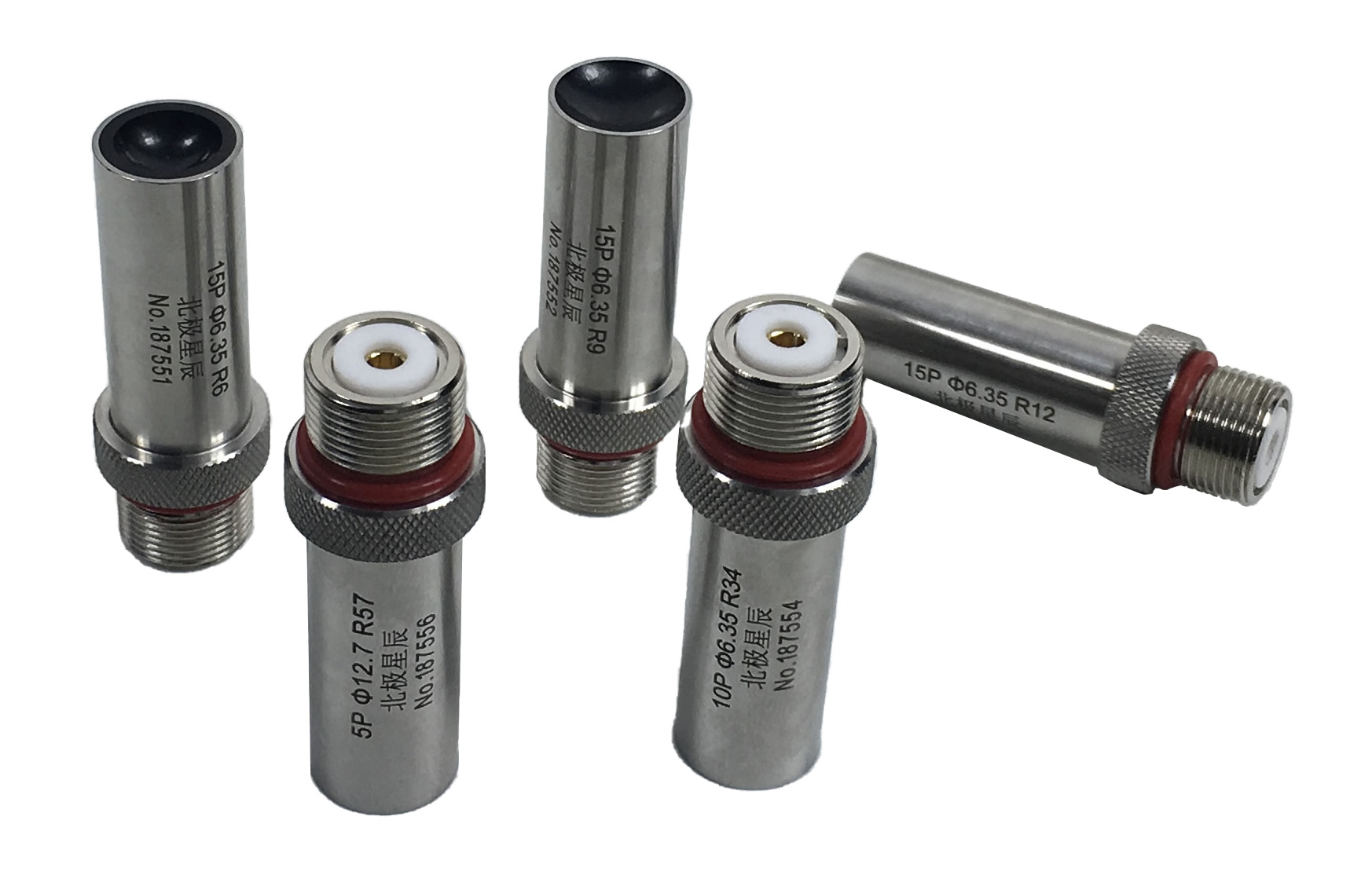

北极星辰点聚焦探头规格
频率	晶片直径	聚焦范围（点聚焦）
MHz	mm	最小	最大
		mm	mm
0.5	19	25	25
	25	35	42
	29	40	52
1	13	16	20
	19	30	45
	25	48	75
	29	55	90
2.25	6	10	12
	10	20	27
	13	25	45
	19	32	95
	25	55	160
	29	62	200
3.5	6	12	17
	10	20	38
	13	22	65
	19	40	150
	25	50	210
5	6	12	25
	10	20	55
	13	22	100
	19	40	210
	25	45	250
7.5	6	15	30
	10	18	40
	13	25	80
	19	27	220
10	6	13	45
	10	15	100
	13	25	120
	19	30	270
15	6	13	40
	10	20	120
	13	23	220
20	3	7	20
	6	14	60
